Mermaid 入门

Introduction

Mermaid是一个基于 JavaScript 的图表绘制工具，可渲染 Markdown 启发的文本定义以动态创建和修改图表，允许使用文本和代码创建图表和可视化。

官方文档：https://mermaid.js.org/intro/

中文版：https://mermaid.nodejs.cn/intro/

使用方法

对于大多数用户来说，使用 在线编辑器 就足够了，但是你也可以选择将 mermaid 部署为依赖或使用 Mermaid API。

在线编辑器

Mermaid的在线编辑器是其主要特色之一，如https://mermaid.live/。用户可以直接在网页上创建和渲染图表，无需安装任何软件。这对于大多数用途来说是一个快速且简便的选择。

R包 DiagrammeR

Mermaid也可以通过R的DiagrammeR包进行使用。这对于数据分析师和统计师特别有用，因为它允许在R环境中直接创建和集成图表，本篇post也是使用该包渲染的。

1
2
3
4
5
6
7
8


library(DiagrammeR)

mermaid("graph TD;
  A[Start] --> B{Is it?};
  B -- Yes --> C[OK];
  C --> D[Rethink];
  D --> B;
  B -- No --> E[End];")

其他支持的编辑器

Mermaid还支持其他编辑器和平台的集成，例如Quarto，Jupyter Notebook和一些开源文档工具，使得在不同的环境中使用Mermaid成为可能。

图表类型

1. 饼形图 (Pie Chart)

用途: 饼形图用于展示数据的比例分布，常用于表示各部分占总量的百分比。

语法示例:

1
2
3
4
5


pie
  title Pets adopted by volunteers
  "Dogs" : 386
  "Cats" : 85
  "Rats" : 15

解释: 这里定义了一个饼形图，标题为”志愿者领养的宠物”，包括三个部分：狗、猫和鼠，以及各自的数量。

在Mermaid中，绘制饼形图的语法相对简单。主要的步骤和可配置参数如下：

开始: 使用pie关键字开始图表。
显示数据（可选）: 通过showData关键字，可以在图例文本后显示实际的数据值。
标题（可选）: 使用title关键字和其字符串值为饼形图添加标题。
数据集: 饼形图的每个部分以标签和值的形式定义，标签用引号括起来，后面跟一个冒号和数值（支持到两位小数）。

此外，Mermaid允许对饼形图进行一些配置，例如：

textPosition: 这个参数用于设置饼形图中每个切片标签的轴向位置，从0.0（圆心）到1.0（圆的外缘）。

示例代码和进一步的信息可以在Mermaid官方文档中找到。

2. 流程图 (Flow Chart)

用途: 流程图用于展示过程或系统中步骤的顺序。
语法示例:
1 2 3 4 5

graph LR A[Start] --> B{Decision} B -->|Yes| C[Do Something] B -->|No| D[Do Something Else] C --> D
解释: 这个流程图开始于”Start”，接着是一个决策节点”Decision”，根据条件分为”Yes”和”No”两个分支，最终都会合流到”Do Something Else”。

3. 时序图 (Sequence Diagram)

用途: 时序图展示对象之间交互的顺序。
语法示例:
1 2 3 4 5

sequenceDiagram participant Alice participant Bob Alice->>Bob: Hello Bob, how are you? Bob-->>Alice: I am good thanks!
解释: 这个时序图描述了Alice和Bob之间的对话。Alice首先问候Bob，Bob随后回答Alice。

4. 状态图 (State Diagram)

用途: 状态图描述系统的状态以及状态之间的转换。

语法示例:

1
2
3
4
5
6
7


stateDiagram
  [*] --> Still
  Still --> [*]
  Still --> Moving
  Moving --> Still
  Moving --> Crash
  Crash --> [*]

解释: 这个状态图展示了一个简单的系统，它从开始状态（）进入静止状态（Still），然后可以移动（Moving）或返回结束状态（）。移动状态可以转回静止，或者进入崩溃状态（Crash）。

5. 甘特图 (Gantt Diagram)

用途: 甘特图展示项目时间线和进度。

语法示例:

1
2
3
4
5
6
7
8
9


gantt
  title A Gantt Diagram
  dateFormat  YYYY-MM-DD
  section Section
  A task           :a1, 2014-01-01, 30d
  Another task     :after a1  , 20d
  section Another
  Task in sec      :2014-01-12  , 12d
  another task    : 24d

解释: 这个甘特图包括两个部分，每个部分包含不同的任务，每个任务都有明确的开始时间和持续天数。

6. 类图 (Class Diagram)

用途: 类图展示类之间的关系，常用于面向对象的设计。

语法示例:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


classDiagram
  Animal <|-- Duck
  Animal <|-- Fish
  Animal <|-- Zebra
  Animal : +int age
  Animal : +String gender
  Animal: +isMammal()
  Animal: +mate()
  class Duck{
    +String beakColor
    +swim()
    +quack()
  }
  class Fish{
    -int sizeInFeet
    -canEat()
  }
  class Zebra{
    +bool is_wild
    +run()
  }

解释: 这个类图定义了一个基类”Animal”和三个派生类”Duck”，”

“Fish”和”Zebra”。基类包含一些共有属性和方法，而每个派生类则有其特有的属性和行为。

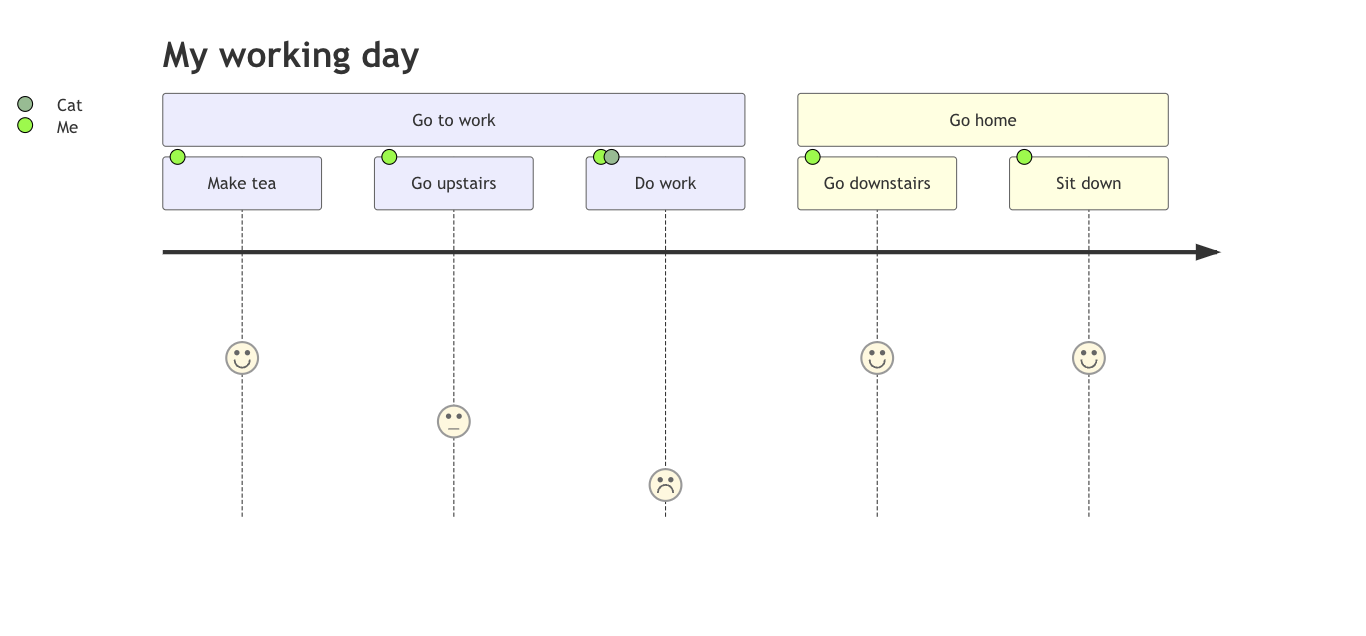

7. 用户旅程图

用途: 用户旅程图用于表示用户在产品或服务中的体验和行为路径。

语法示例:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


journey
  title My working day
  section Go to work
    Make tea: 5: Me
    Go by car: 3: Me
  section Work
    Do programming: 1: Me, Cat
    Review meetings: 2: Me
  section Go home
    Go by car: 2: Me
    Relax: 4: Me

解释: 这个用户旅程图以”我的工作日”为主题，分为”去工作”、“工作”和”回家”三个部分。每个部分包括不同的活动，活动旁边的数字表示优先级，而后面则标明了参与者。

以上是Mermaid中不同图表类型的详细介绍和示例。这些示例提供了基本的语法结构和使用方法。要更深入地了解Mermaid及其高级功能，建议访问Mermaid官方文档和社区资源，那里有更多的示例和详细的教程。
